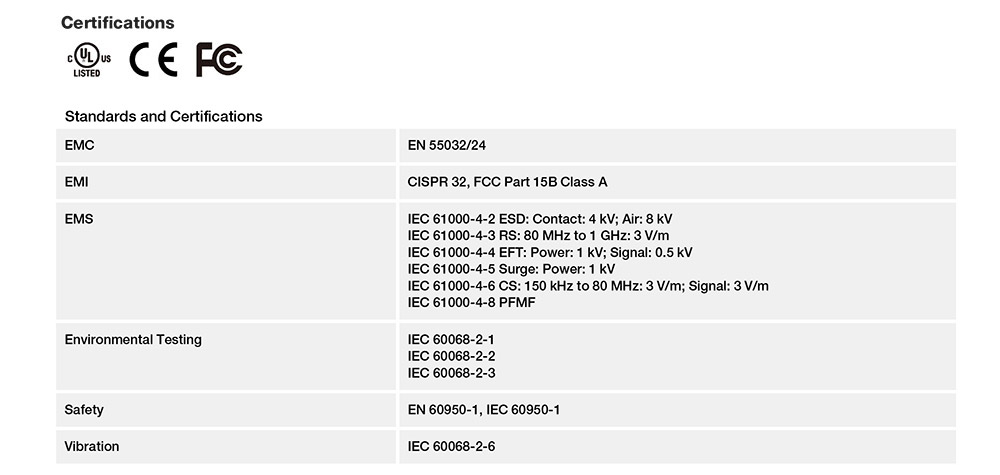

TCC-80/TCC-80I

포트 전원 RS-232 - RS-422 / 485 변환기(옵션:2.5 kV 절연)

ㆍMOXA 담당자 : 031-737-8888

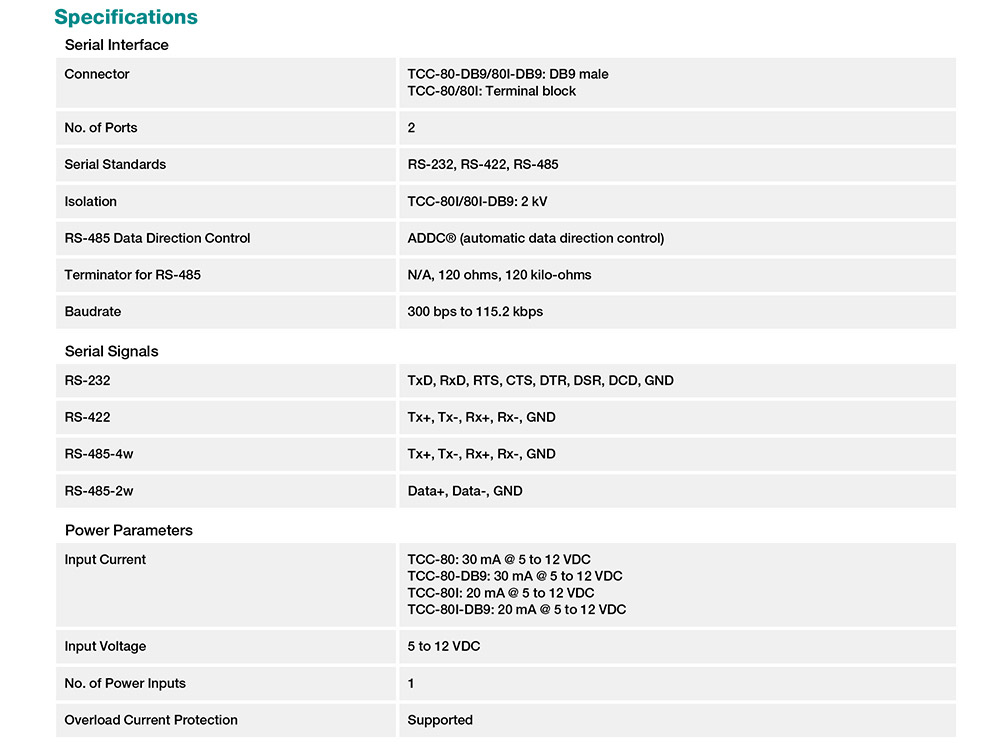

기능 및 이점

  • 외부전원 지원 가능
  • 컴팩트한 사이즈
  • RS-422 및 2 와이어 및 4 와이어 RS-485 모두 변환
  • RS-485 자동 데이터 방향 제어
  • 자동 전송 속도 감지
  • 내장형 120 옴 종단 저항
  • 2.5 kV 절연 (TCC-80I모델 전용)
  • LED 포트 전원 표시기


소개

TCC-80 / 80I 미디어 컨버터는 외부 전원을 필요로하지 않고 RS-232와 RS-422 / 485 사이에서 완전한 신호 변환을 제공합니다. 이 컨버터는 RS-232의 TxD 및 RxD 라인간에 변환 할 수있는 반이중 2 와이어 RS-485 및 전이중 4 와이어 RS-422 / 485를 모두 지원합니다. 또한 TCC-80 / 80I의 15kV ESD 보호 기능은 정전기 방전으로 인한 손상을 막아 주며, TCC-80I는 2.5kV 절연을 갖춘 세계 최초의 고속 포트 전원 컨버터입니다.
자동 데이터 방향 제어는 RS-485에 제공됩니다. 이 경우, 회로가 RS-232 신호의 TxD 출력을 감지하면 RS-485 드라이버가 자동으로 활성화됩니다. 즉, RS-485 신호의 전송 방향을 제어하는 ​​데 프로그래밍 작업이 필요하지 않습니다. 또한 TCC-80I의 특허 된 LED 포트 전원 표시기를 사용하면 TCC-80I가 충분한 전력을 공급 받고 있는지 여부를 확인할 수 있습니다.

RS-232를 통한 포트 전원

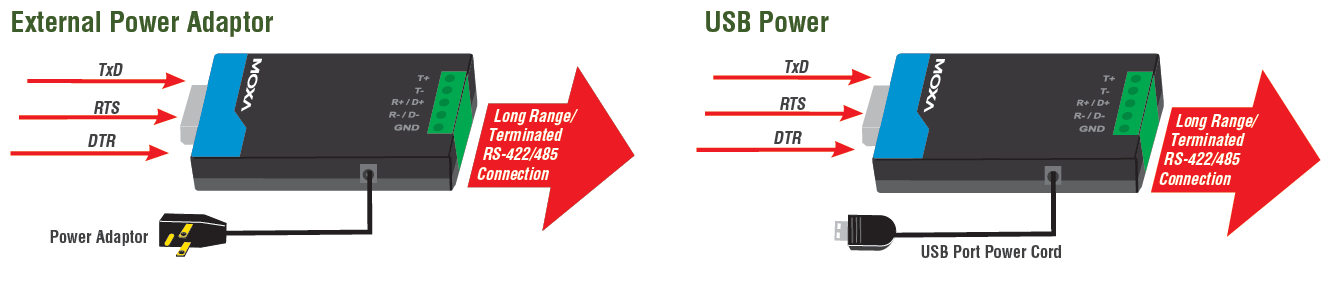

TCC-80 / 80I의 RS-232 포트는 DB9 암 소켓으로, 호스트 PC에 직접 연결할 수 있으며 TxD 라인에서 전력을 끌어옵니다. 신호가 하이인지 로우인지에 상관없이, TCC-80 / 80I는 데이터 라인으로부터 충분한 전력을 얻을 수 있습니다. 그러나 핸드 쉐이크 라인을 사용할 수 없거나 직렬 케이블이 너무 길거나 RS-232 장치가 저전력 장치 인 경우 외부 전원을 사용할 수 있습니다. 외부 전원의 경우 어댑터 또는 USB 전원 코드를 사용하여 5 - 12VDC 전원 공급 장치를 연결할 수 있습니다.

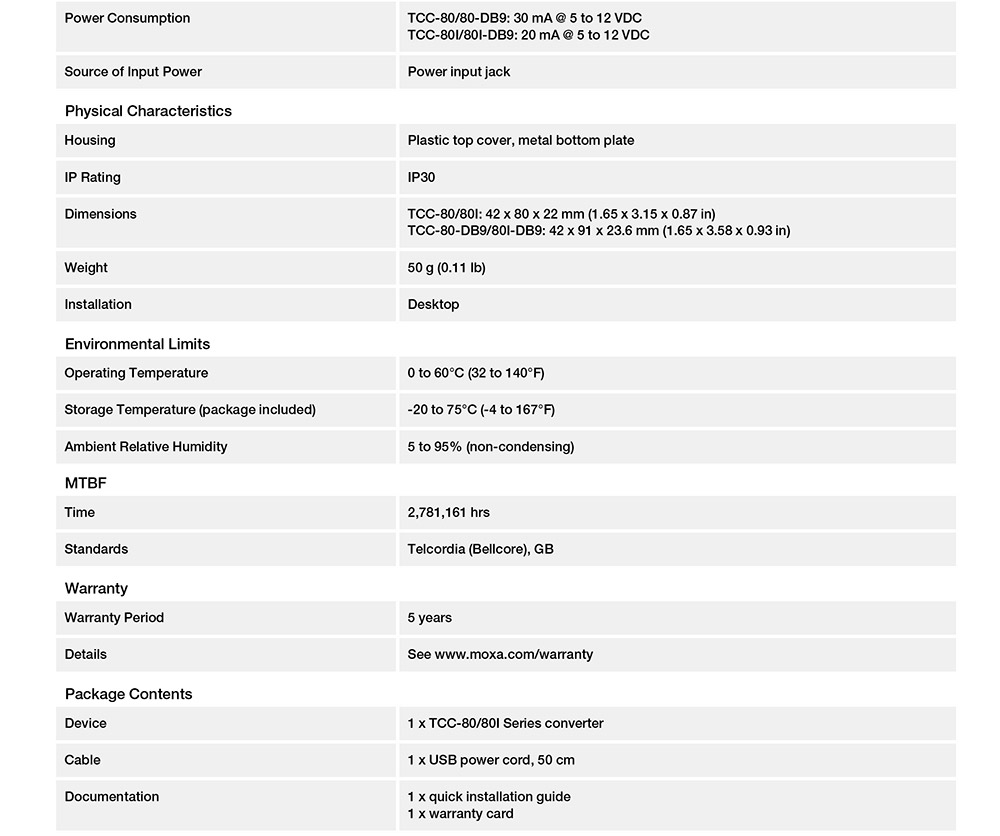

포트 전력 소비


TCC-80 또는 TCC-80I 변환기를 설치할 때 전력 소비, RS-232 케이블 길이 및 RS-422 / 485 전송 거리에주의하는 것이 중요합니다. 일반적으로 TCC-80 및 TCC-80I는 전원에서 50mW의 전력을 얻습니다. 표준 PC COM 포트는 TxD, RTS 및 DTR 회선이 연결된 경우 70 - 90mW의 전력을 제공 할 수 있습니다. 또한 RS-232 케이블은 호스트 / 장치에서 TCC-80으로의 전력 손실을 줄이기 위해 15 m (9600 bps)보다 짧아야합니다. 공급 된 전력의 나머지는 RS-422 / 485 신호를 전송하는 데 사용됩니다.

포트 전원 및 광 절연

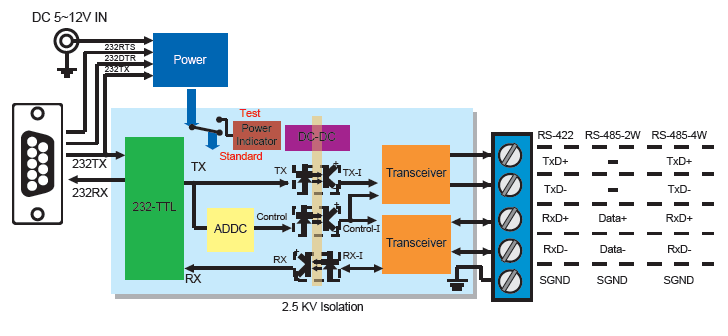

TCC-80 / 80I의 RS-232 포트는 DB9 암 소켓으로, 호스트 PC에 직접 연결할 수 있으며 TxD 라인에서 전력을 끌어옵니다. TCC-80I의 전기적 2.5kV 절연은 전기 신호를 빛으로 변환하고 반대편의 전기 신호로 다시 변환하는 포토 커플러로 달성됩니다. 이러한 방식으로 두 개의 전기 회로는 서로 완전히 격리됩니다. 또한 접지 루프 전류로부터 장치를 보호하고 데이터 손실로 인한 손상을 줄이며 통신 인터페이스의 손상을 방지합니다.

LED 포트 전원 표시 등

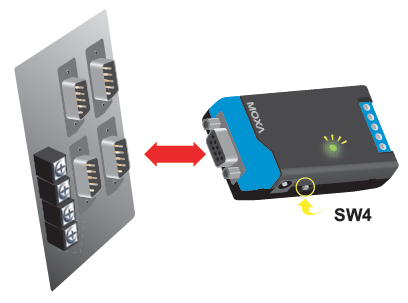

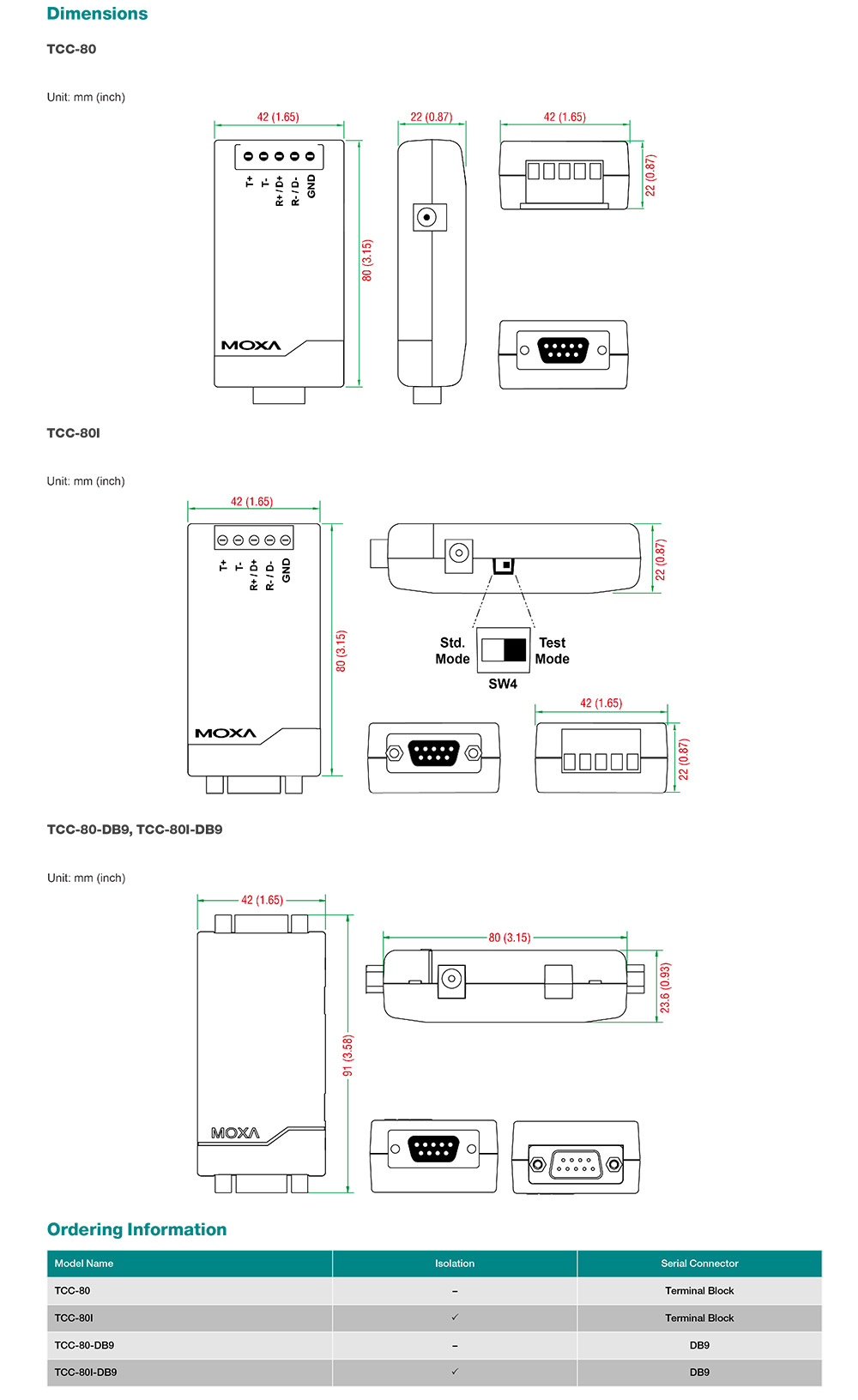

직렬 장치가 미디어 변환기에 충분한 전력을 제공 할 것인가를 결정하기 위해 멀티 미터로 직렬 장치를 테스트하는 것은 쉽습니다. 그러나 TCC-80I가 당신을 위해 장치를 테스트하게하는 것이 훨씬 쉽습니다. TCC-80I를 장치의 RS-232 포트에 연결하고 SW4 스위치를 테스트 모드로 설정하기 만하면됩니다. 특허 포트 전원 LED 표시등이 켜지면 TCC-80I에 충분한 전력이 공급되고 있습니다. LED가 켜지지 않으면 TCC-80I에 외부 전원을 연결해야합니다.
