Industrial IoT Connectivity
기능 및 이점
- -40 ~ 75 ° C의 작동 온도 범위 (T 모델)
- 리던던트 이중 전원 입력을위한 24/48 VDC 부스터 내장
- 유연한 설치를 위해 모드 A와 모드 B를 선택할 수 있습니다.
- 혹독한 환경에서 3kV 서지 저항
- PoE 관리를위한 DIP 스위치 구성 및 LED 표시기
- 고전력 모드는 최대 60W를 제공
소개
INJ-24A는 전력 및 데이터를 결합한 기가비트 고전력 PoE + 인젝터로 하나의 이더넷 케이블을 통해 전원 공급 장치에 전달합니다.
전력이 많이 소모되는 장치 용으로 설계된 INJ-24 인젝터는 기존 PoE + 인젝터의 두 배인 최대 60W를 제공합니다.
PoE 관리를위한 DIP 스위치 구성 및 LED 표시기를 갖추고 있으며 전원 이중화 및 작동 유연성을 위해 24/48 VDC 전원 입력을 지원합니다.
-40 ~ 75oC의 넓은 온도 범위 설계로 INJ-24는 중요한 산업 환경에서 작동하기에 완벽합니다.
기술
| 표준 | IEEE 802.3af/at for Power-over-Ethernet IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) IEEE 802.3ab for 1000BaseT(X) |
인터페이스
RJ45 포트 | 10/100/1000BaseT(X) for PoE OUT and DATA IN |
PoE 핀아웃 | Default: V+, V+, V-, V- for pin 4, 5, 7, 8 (Midspan, MDI, Mode B) Custom DIP switch setting: V+, V+, V-, V- for pin 1, 2, 3, 6 (Endspan, MDI, Mode A) |
전원 요구 사항
입력 전압 | 24/48 VDC, 예비 이중 입력 |
작동 전압 | 22 ~ 57VDC |
입력 전류 | 2.71 A @ 24 VDC |
과부하 전류 보호 | Present |
연결 | 착탈식 4- 접점 단자 블록 1 개 |
역 극성 보호 | Present |
전력 소비 | Max. 5.29 W full loading without PD's consumption |
전력 예산 | Max. 60 W for 1 PD's consumption |
물리적 특성
| 하우징 | 메탈 |
| IP등급 | IP30 보호 |

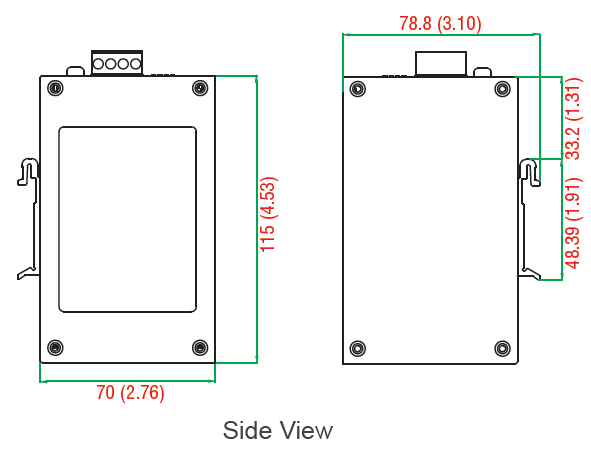

| 치수 | 115 × 30.3 × 78.8mm (4.53 × 1.19 × 3.10 인치) |
무게 | 245 g (0.54 lb) |
설치 | DIN- 레일 장착, 벽 장착 (WK-30 포함) |
환경 제한
작동 온도 | 표준 모델 : 0 ~ 60 ° C (32 ~ 140 ° F) |
보관 온도 | -40 ~ 85 ° C (-40 ~ 185 ° F) |
주변 상대 습도 | 5 ~ 95 % (비 응축) |
MTBF (평균 고장 간격)
시각 | 2,407,739 시간 |
표준 | Telcordia (Bellcore), GB |
표준 및 인증
안전 | UL 508, EN 60950-1 (LVD) |
EMC | EN 55032/24 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 3 kV; Signal: 3 kV IEC 61000-4-6 CS: Signal: 10 V IEC 61000-4-8 |
충격 | IEC 60068-2-27 |
자유 낙하 | IEC 60068-2-32 |
진동 | IEC 60068-2-6 |
기가비트 고전력 IEEE 802.3af / at PoE + 인젝터
