기능 및 이점
- RS-232 / 422 / 485를 지원하는 8 개의 직렬 포트
- 소형 데스크탑 디자인
- 10 / 100M 자동 감지 이더넷
- 모든 직렬 신호에 대해 내장 된 15 KV ESD 보호
- LCD 패널을 통한 쉬운 IP 주소 구성
- 구성 방법 선택 : 웹 콘솔, 텔넷 콘솔 및 Windows 유틸리티
- TCP 서버, TCP 클라이언트, UDP 및 실제 COM을 포함한 다양한 소켓 작동 모드
- 네트워크 관리를위한 SNMP MIB-II
- MXview Plug-in 을 통해 Moxa의 MXview 산업용 네트워크 관리 소프트웨어 지원
소개
NPort® 5600-8-DT 장치 서버는 8 개의 직렬 장치를 이더넷에 편리하고 투명하게 연결할 수 있으므로 기본 구성만으로 기존 직렬 장치를 네트워크에 연결할 수 있습니다. 직렬 장치 관리를 중앙 집중화하고 네트워크를 통해 관리 호스트를 배포 할 수 있습니다. NPort® 5600-8-DT 디바이스 서버는 19 "모델에 비해 폼 팩터가 더 작기 때문에 추가 직렬 포트가 필요하지만 장착 레일을 사용할 수없는 어플리케이션에 적합한 선택입니다.
이더넷 인터페이스
| 포트 수 | 2(1 IP) |
| 속도 | 10/100 Mbps, 자동 MDI/MDIX |
| 커넥터 | 8핀 RJ45 |
| 자기 절연 보호 | 1.5kV 내장 |
직렬 인터페이스
| 포트 수 | 8 |
| 연속 표준 | NPort 5610-8-DT : RS-232 |
| 커넥터 | NPort 5610-8-DT |
| 직렬 회선 보호 | 모든 신호에 대해 15 KV ESD 보호 |
RS-485 | 데이터 방향 제어 ADDC® (자동 데이터 방향 제어) |
RS-485 용 High / Low 저항 풀업 | 1 KΩ, 150 KΩ |
RS-485 터미네이터 | 120 Ω |
직렬 통신 매개 변수
| 데이터 비트 | 5, 6, 7, 8 |
| 정지 비트 | 1, 1.5, 2 |
Parity | None, Even, Odd, Space, Mark |
| 흐름 제어 | DSR / DTR 및 RTS / CTS (RS-232 전용), XON / XOFF |
| 전송 속도 | 50bps ~ 921.6Kbps |
직렬 신호
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx +, Tx-, Rx +, Rx-, GND |
| RS-485-4w | Tx +, Tx-, Rx +, Rx-, GND |
| RS-485-2w | 데이터 +, 데이터 -, GND |
소프트웨어
네트워크 프로토콜 | ICMP, IP, TCP, UDP, DHCP, BOOTP, 텔넷, DNS, SNMP V1, HTTP, SMTP, SNTP, Rtelnet, ARP, RFC2217 |
구성 옵션 | 웹 콘솔, 텔넷 콘솔, 직렬 콘솔, Windows 유틸리티 |
Windows RealCOM 드라이버 | Windows 95 / 98 / ME / NT / 2000, Windows XP / 2003 / Vista / 2008 / 7 / 8 x86 / x64, 2012 x64, 임베디드 CE 5.0 / 6.0, XP 임베디드 |
고정 TTY 드라이버 | SCO Unix, SCO OpenServer, UnixWare 7, UnixWare 2.1, SVR 4.2, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i |
리눅스 리얼 TTY 드라이버 | Linux 커널 2.4.x, 2.6.x, 3.x |
푸시 버튼이 있는 미니 스크린
| LCD 패널 | 케이스의 액정 디스플레이 |
| 푸시 버튼 | 편리한 현장 구성을 위한 푸시 버튼 4개 |
물리적특성
| 하우징 | 메탈, IP30보호 |
| 무게 | NPort 5610-8-DT : |
| 치수 | 귀가 없음 : 197 x 44 x 125 mm (7.76 x 1.73 x 4.92 in) |
환경 제한
| 작동 온도 | 0 ~ 55 ° C (32 ~ 131 ° F) |
보관 온도 | -20 ~ 70 ° C (-4 ~ 158 ° F) |
주변 상대 습도 | 5 ~ 95 % (비 응축) |
전원 요구 사항
입력 전압 | 12 ~ 48VDC |
전력 소비 | NPort 5610-8-DT : |
신뢰성
| 알림 도구 | 내장 부저 및 RTC(실시간 클록) |
| 자동 재부팅 트리거 | 내장 WDT(워치 독 타이머) |
| MTBF(평균 고장 간격) | 163,356시간 |
RS-485 어플리케이션을위한 편리한 디자인
NPort® 5650-8-DT 디바이스 서버는 선택 가능한 1K 옴 및 150K 옴 풀 하이 / 로우 저항과 120 옴 터미네이터를 지원합니다. 일부 중요한 환경에서는 직렬 신호의 반사를 막기 위해 종단 저항이 필요할 수 있습니다. 종단 저항을 사용할 때 전기 신호가 손상되지 않도록 pull high / low 저항을 올바르게 설정하는 것도 중요합니다. 저항 값 세트가 모든 환경과 보편적으로 호환되지 않기 때문에 NPort® 5600-8-DT 디바이스 서버는 DIP 스위치를 사용하여 사용자가 종단을 조정하고 각 직렬 포트에 대해 수동으로 고 / 저 저항 값을 가져올 수 있습니다.
편리한 전원 입력
NPort® 5650-8-DT 장치 서버는 사용하기 쉽고 유연성이 뛰어난 전원 단자대와 전원 잭을 모두 지원합니다. 사용자는 터미널 블록을 DC 전원에 직접 연결하거나 전원 잭을 사용하여 어댑터를 통해 AC 회로에 연결할 수 있습니다.
유지 관리 작업을 쉽게하는 LED 표시기
시스템 LED, 직렬 Tx / Rx LED 및 이더넷 LED (RJ45 커넥터에 있음)는 기본 유지 보수 작업에 유용한 도구를 제공하며 엔지니어가 현장의 문제를 분석하는 데 도움을줍니다. NPort® 5600의 LED는 현재 시스템 및 네트워크 상태를 표시 할뿐만 아니라 현장 엔지니어가 연결된 직렬 장치의 상태를 모니터링하는 데 도움을줍니다.
편리한 캐스케이드 스타일 배선을위한 2 개의 이더넷 포트
NPort® 5600-8-DT 장치 서버에는 이더넷 스위치 포트로 사용할 수있는 두 개의 이더넷 포트가 있습니다. 하나의 포트를 네트워크 나 서버에 연결하고 다른 포트는 다른 이더넷 장치에 연결하십시오. 듀얼 이더넷 포트는 각 장치를 별도의 이더넷 스위치에 연결할 필요가 없으므로 배선 비용이 절감됩니다.
스피커 및 전자 메일로 자동 경고 기능
내장 스피커는 이더넷 링크 또는 전원 입력 문제를 관리자에게 알리는 데 사용할 수 있습니다. 웹 콘솔은 어떤 이더넷 링크 또는 전원 입력이 실패했는지 나타냅니다. 예외가 발견되면 전자 우편 경고를 행할 수도 있습니다. 이 기능은 유지 보수 엔지니어가 긴급 상황에 즉각적으로 대응할 수있는 유용한 도구입니다.

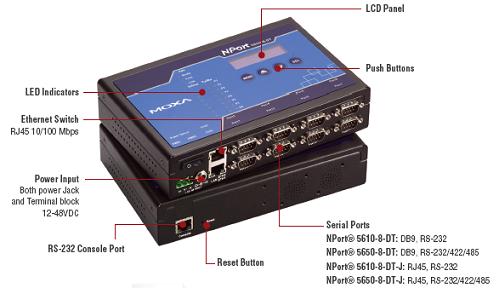

외관

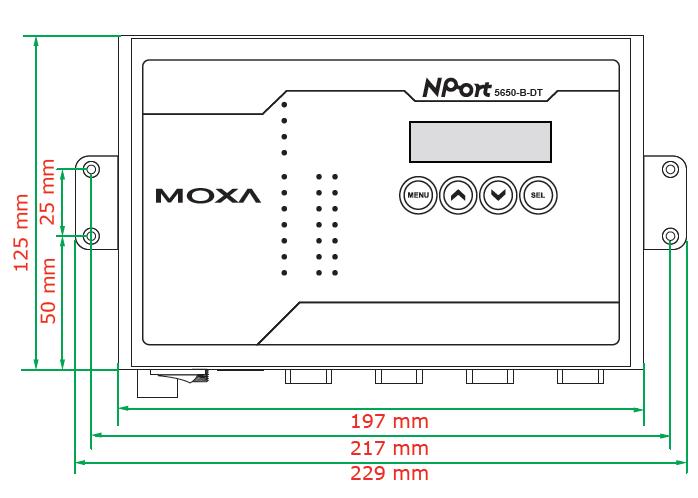

치수
표준 및 인증
| 안전 | UL 60950-1, EN 60950-1 |
| EMC | CE, FCC |
| EMI | EN 55022 클래스 A, FCC 파트 15 서브 파트 B 클래스 A |
| EMS | EN 55024 |
| NAME | Download | VERSION |
| NPort 5000_RealCOM_모드 | https://www.yoisys.com/inc/download/form.php?id=108 | V1.0 |
| NPort_TCP_Client_모드 | https://www.yoisys.com/inc/download/form.php?id=110 | V0.9 |
| NPort_TCP_Server_모드 | https://www.yoisys.com/inc/download/form.php?id=111 | V0.9 |
