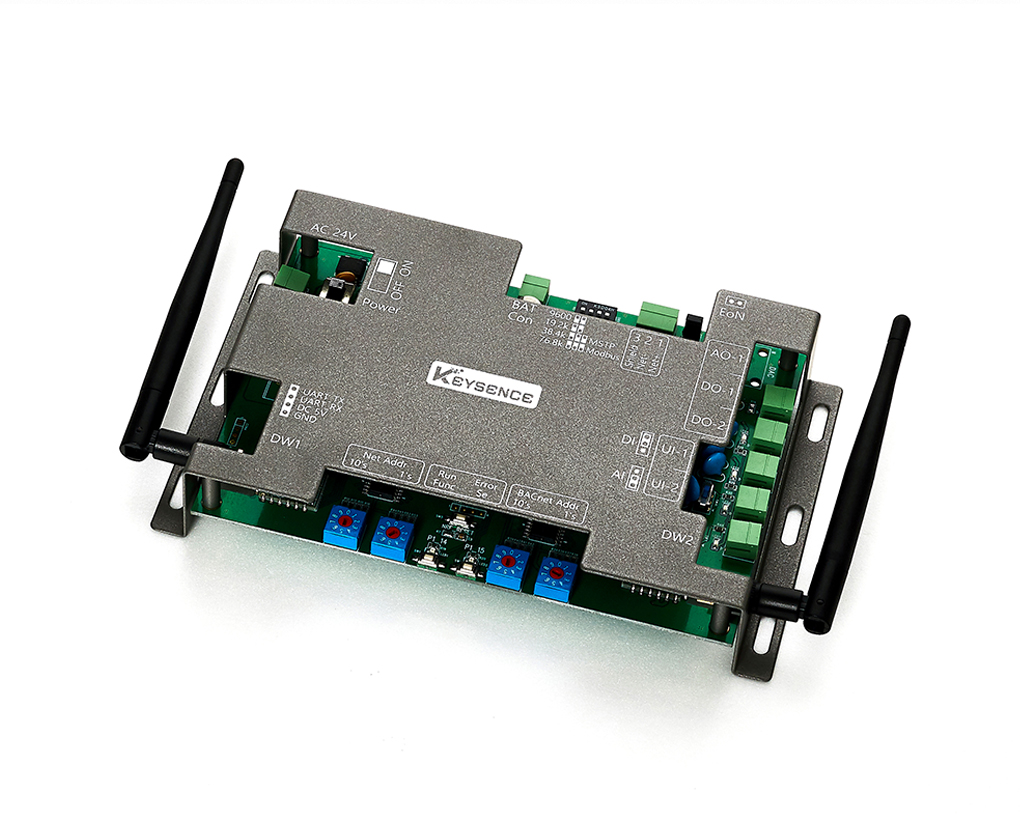

KDC-DWG-0202 (DeepWave)

HVAC 및 빌딩/공장/스마트팜 등의 상위단 자동 제어 시스템 및

관제 시스템과 하위단 설비/센서들의 연결을 무선화 하는 제품

1. Hardware & Firmware

· 무선 엣지 DDC 장비간 통신

- DeepWave (RF 263MHz 최대 120개 Channel)

- 무선 통신 모듈 및 안테나 2중화 구성 (DW1, DW2)

- 무선 보안 및 암호화기술 AES-128 적용

· 상위 자동제어/관제 시스템 Uplink 연결 통신  (게이트웨이에만 장착)

- 유선 :BACnet MS/TP 및 Modbus 지원 (RS485)

- 무선 : LTE Cat M1 (TCP/IP – 클라우드 /Web 연결)

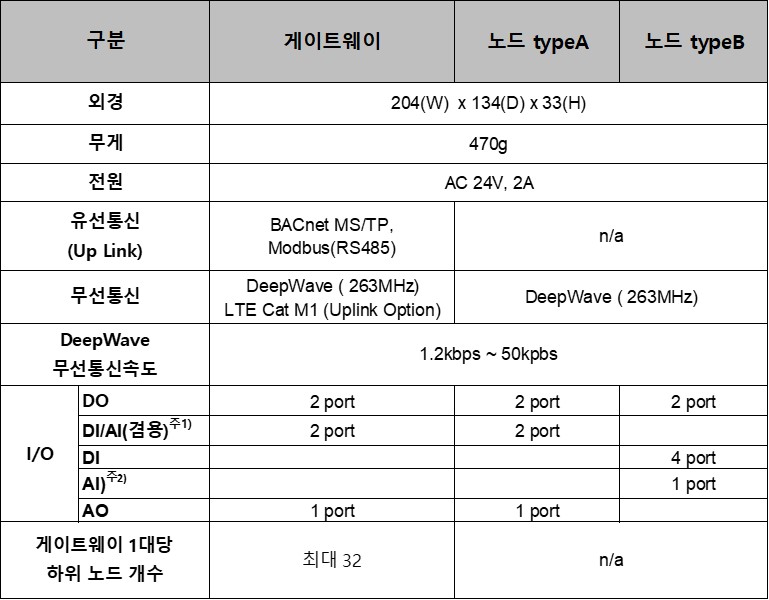

· I/O : DI/DO/AI/AO 구성 가능 ( 제원표 참조 )

· 정전시에도 무선 네트워크 정상 작동 (배터리 연결 시  2시간 보장)

· 장비 Type은 탑재된 firmware와 포트 구성에 따라 , 게이트웨이, 노드 Type A, 노드 Type B로 구분. (제원표 참조)

2. Web Software

· 스마트폰 및 PC에서 장비/설비 상태를 확인할 수 있는  NMS Web

3. 스마트폰 앱

· 설치 및 유지보수용 모바일 앱 (안드로이드 & iOS 지원)

· 스마트폰 앱과 무선 엣지 DDC 장비는 Bluetooth로 연결

제품 기능 구분

1. 무선 엣지 DDC 게이트웨이

· 상향(CCMS 방향)으로 기존 유선 DDC 제품이나 CCMS(중앙제어장치) 시스템과 통신하고, 하향(제어 포인트 방향)으로는 무선 엣지 DDC 노드 제품과 무선으로 연결되어, 현장 시스템을 제어할 수 있는 32bit CPU를 장착한 디지털 제어 장치

· 상위시스템과 연결하는 Uplink 통신 규격으로는 개방형 표준 프로토콜인 BACnet MS/TP  와  Modbus 지원

· 클라우드 플랫폼 혹은 웹과의 직접 연결을 위해서 LTE Cat M1 지원

2. 무선 엣지 DDC 노드

· DI/DO, AI/AO 등 각종 입/출력 모듈을 수용하여 신호를 유선/무선으로 전환해서 무선 엣지 DDC 게이트웨이와 통신하는 엣지 제어장치

3. 공통

· 통신 모듈/안테나의 이중화 , 자동 경로 탐색 및 설정 기능으로 장애시에도 자동 복구가 가능한 안정적인 시스템
