NPort IAW5000A-6 I/O Series

4 개의 DI 및 2 개의 DO가있는 1 / 2 포트 RS-232 / 422 / 485 IEEE 802.11a / b / g / n 무선 장치 서버

ㆍMOXA 담당자 : 031-737-8838

기능 및 이점

  • 직렬 또는 이더넷 장치를 IEEE 802.11a / b / g / n 네트워크에 연결
  • Redundant dual DC 전원 입력 및 릴레이 출력 지원
  • WEP / WPA / WPA2를 통한 안전한 데이터 액세스
  • 구성 백업을위한 MicroSD
  • 유연한 통합을위한 무선 클라이언트 기능
  • 4kV 직렬 Serge 보호
  • 4개의 DI 및 2 개의 DO가있는 직렬 장치 서버


개요

디지털 I / O가있는 무선 직렬 장치 서버 인 NPort IAW5150A-6I/O 및 NPort IAW5250A-6I/O 시리즈는 현장에서 무선 이더넷 네트워크로 직렬 장비를 통합해야 할 때 최대한의 유연성을 제공합니다. 디지털 I / O의 결합으로 디바이스 서버는 다양한 산업 데이터 수집 애플리케이션에 적합합니다. 장치의 DI / O는 Modbus TCP 프로토콜을 사용하여 TCP / IP를 통해 제어 할 수 있으며 웹 브라우저에서 구성하고 보안을 설정할 수 있습니다. 이 장치는 레거시 애플리케이션과 호환되도록 Windows / Linux PC에 COM 포트 (특허받은 Real COM)로 설치할 수도 있습니다.


모든 모델은 견고하게 제작되고 DIN 레일 장착이 가능하며 리던던트 전원 입력으로 설계되어 산업 어플리케이션의 중단없는 작동을 보장합니다.


무선 클라이언트

장치 서버에는 직렬 회선, LAN 및 WAN간에 데이터를 원활하게 전송할 수있는 하나의 이더넷 포트가있어 단일 IP 주소를 사용하여 LAN 및 WLAN 인터페이스를 서로 연결할 수 있습니다.


SSH / HTTPS를 통한 안전한 원격 관리 및 구성

무단 액세스는 시스템 관리자에게 가장 큰 두통 중 하나입니다. IP 필터링 및 암호 보호 외에도 NPort IAW5150A-6I / O 및 NPort IAW5250A-6I / O는 SSH 및 HTTPS를 지원하여 해커로부터 보호합니다. 제어 메시지를 안전하게 전송하려면 HTTPS (예 : Internet Explorer)를 지원하는 웹 브라우저를 사용하여 웹 콘솔을여십시오. SSH를 지원하는 터미널 에뮬레이터를 사용하여 PuTTY와 같은 직렬 또는 텔넷 콘솔을 열 수도 있습니다.


50 bps와 921.6 kbps 사이의 "모든 전송 속도"를 선택하십시오.

대부분의 장치 서버는 고정 된 수의 직렬 통신 속도 만 지원합니다. 그러나 일부 응용 프로그램에는 250 kbps 또는 500kbps와 같은 특수 전송 속도가 필요합니다. NPort IAW5150A-6I / O 및 NPort IAW5250A-6I / O를 사용하면 50 ~ 921.6kbps 사이의 모든 전송 속도를 사용할 수 있습니다. 장치의 전송 속도가 표준 전송 속도가 아니면 드롭 다운 목록에서 "기타"를 선택한 다음 전송 속도를 입력하십시오.


이더넷 인터페이스 / Ethernet Interface

포트 수
1
속도

10/100 Mbps, 자동 MDI / MDIX

커넥터

RJ45

자기 절연 보호

1.5 kV built-in

무선 랜 인터페이스 / WLAN Interface

표준 준수

802.11a/b/g/n

네트워크 모드

인프라, Ad-Hoc

TX 송신 전력
  • 802.11b :
    - Typ. 16 dBm ± 1.5 dBm @ 1 Mbps,
    - Typ. 16dBm ± 1.5dBm @ 11Mbps
  • 802.11a :
    - 표준. 15dBm ± 1.5dBm @ 6Mbps,
    - 일반. 14 dBm ± 1.5 dBm @ 54 Mbps
  • 802.11g :
    - 일반. 16dBm ± 1.5dBm @ 6Mbps,
    - 일반. 14 dBm ± 1.5 dBm @ 54 Mbps
    - 802.11n 2.4
RX 감도
  • 802.11b :
    - 92dBm @ 1Mbps, -84dBm @ 11Mbps
  • 802.11a :
    - 91dBm @ 6Mbps, -74dBm @ 54Mbps
  • 802.11g :
    - 91dBm @ 6Mbps, -73dBm @ 54Mbps
  • 802.11n 2.4GHz
    - 89dBm @ 6.5Mbps (20MHz), -71dBm @ 72.2Mbps (20MHz)
  • 802.11n 5GHz
    - 89dBm
무선 주파수 유형

DSSS / OFDM

전송 속도

  • 802.11a : 54Mbps
  • 802.11b : 11Mbps
  • 802.11g : 6 ~ 54Mbps
  • 802.11n : 6.5 ~ 150Mbps
전송 거리

최대 100 미터 (개방 구역 내)

무선 보안
  • WEP : 64 비트 / 128 비트 데이터 암호화
  • WPA, WPA2, 802.11i : 엔터프라이즈 모드 및 사전 공유 키 (PSK 모드)
  • 암호화 : 128 비트 TKIP / AES-CCMP EAP-TLS, PEAP / GTC, PEAPMD5 , PEAP / MSCHAPV2, EAP-TTLS / PAP, EAP-TTLS / CHAP, EAP-TTLS / MSCHAP, EAP-TTLS
안테나 커넥터

역방향 SMA

직렬인터페이스 / Serial Interface

포트 수
  • NPort IAW5150A-6I / O : 1
  • NPort IAW5250A-6I / O : 2
연속 표준

RS-232 / 422 / 485 (DB9 숫 커넥터)

직렬 라인 서지 보호

4 kV (레벨 4)

오프라인 포트 버퍼링
  • NPort IAW5150A-6I / O : 20MB
  • NPort IAW5250A-6I / O : 10MB

직렬 통신 매개 변수 / Serial Communication Parameters

데이터 비트

5, 6, 7, 8

정지 비트

1, 1.5, 2

Parity

None, Even, Odd, Space, Mark

흐름 제어

RTS/CTS and XON/XOFF

전송 속도

50 bps ~ 921.6 kbps

직렬 데이터 로그

64 KB

직렬 신호 / Serial Signals

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

RS-422

Tx +, Tx-, Rx +, Rx-, GND

RS-485-4w

Tx +, Tx-, Rx +, Rx-, GND

RS-485-2w

데이터 +, 데이터 -, GND

디지털 입•출력 /  Digital Input•Output

디지털 입력
4 채널
디지털 출력
2채널
격리
3k VDC 또는 2k Vrms

디지털 입력 / Digital Input

센서 유형

습식 접촉 (NPN 또는 PNP), 건식 접촉

I / O 모드

DI 또는 이벤트 카운터

건식 접촉

  • 켜짐 : GND에 단락 됨
  • 꺼짐 : 열림

젖은 접촉 (DI to COM)

  • 켜짐 : 10 ~ 30 VDC
  • 꺼짐 : 0 ~ 3 VDC

카운터 주파수

20 Hz

디지털 필터링 시간 간격

소프트웨어 구성 가능

디지털 출력 / Digital Output

유형

Sink

I/O 모드

DO 또는 펄스 출력

과전압 보호

45VDC

과전류 보호

2.6 A

과온도 셧다운

175 ° C (일반), 150 ° C (최소)

정격 전류

채널 당 200 mA

저장 카드 슬롯

1 microSD (SDHC) 카드 슬롯; 최대 32GB까지 지원

소프트웨어 / Software

네트워크 프로토콜

ICMP, IPv4, TCP, UDP, DHCP, Telnet, DNS, SNMP V1/V2c/V3, HTTP, SMTP, SNTP, SSH, HTTPS , Modbus TCP (for I/O communication)

구성 옵션

Web Console, Serial Console, Telnet Console, Windows Utility

보안 구성 옵션

HTTPS, SSH

Windows Real COM 드라이버

Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

고정 TTY 드라이버

SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

리눅스 리얼 TTY 드라이버

Linux 2.4.x, 2.6.x, 3.x

유용

장치 검색 유틸리티 및 NPort Windows 드라이버 관리자

Management

SNMP MIB-II

물리적 특성 / Physical Characteristics

하우징
알루미늄 판금
무게
  • NPort IAW5150A-6I / O : 박스와 함께 739.50g (1.63lb )
  • NPort IAW5250A-6I / O : 박스와 함께 756.50g (1.67lb ) : 953.45g (2.10 lb)

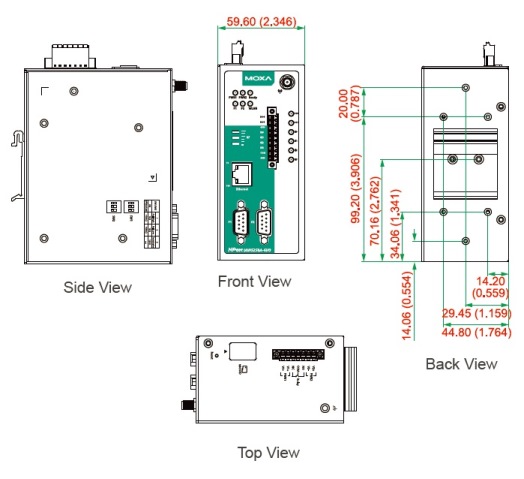

치수

59.6 x 101.7 x 134 mm (2.35 x 4 x 5.28 인치)

안테나 길이

109.79mm (4.32 인치)

환경 제한 / Environmental Limits

작동 온도

표준 모델 : 0 ~ 60 ° C (32 ~ 131 ° F)

보관 온도

-40 ~ 75 ° C (-4 ~ 167 ° F)

주변 상대 습도

5 ~ 95 % (비 응축)

전원 요구 사항 / Power Requirements

입력 전압

12 ~ 48VDC

전력 소비
  • NPort IAW5150A-6I / O : 300mA @ 12V
  • NPort IAW5250A-6I / O : 300mA @ 12V
커넥터

터미널 블록

표준 및 인증 / Standards and Certifications

안전

UL 60950-1, EN 60950-1

EMC

EN 61000-6-2 / 6-4

EMI

CISPR 22, FCC 파트 15B 클래스 A

EMS
  • IEC 61000-4-2 ESD : 접점 : 4 kV; 공기 : 8 kV
  • IEC 61000-4-3 RS : 80 MHz - 1 GHz : 10 V / m
  • IEC 61000-4-4 EFT : 전력 : 2 kV; 신호 : 1 kV
  • IEC 61000-4-5 서지 : 전력 1 kV; 신호 : 이더넷 (2 kV), 직렬 (4 kV)
  • IEC 61000-4-6 CS : 10 V
  • IEC 61000-4-8
라디오

CE (ETSI EN 301 893, ETSI EN 300 328), ARIB RCR STD-33, ARIB STD-66

신뢰성 / Reliability

알림 도구

RTC (실시간 클록)

자동 재부팅 Trigger

Built-in WDT (watchdog timer)

MTBF (평균 고장 간격) / MTBF (mean time between failures)

시각

NPort IAW5150A-6I / O : 282,087 시간
NPort IAW5250A-6I / O : 237,037 시간

표준

Telcordia (Bellcore) 표준 TR / SR
